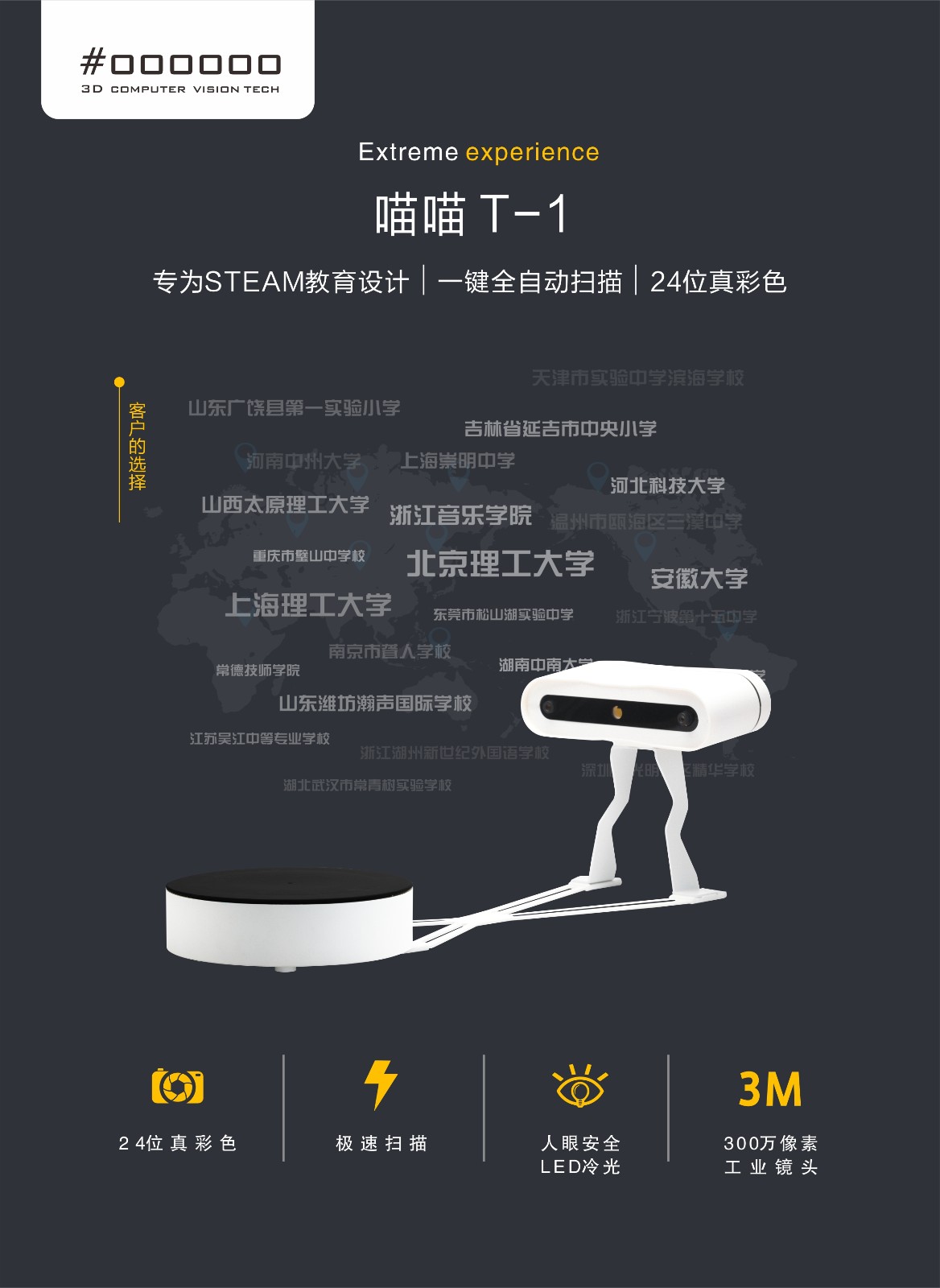

非白喵喵T-1桌面級三維掃描儀

非白喵喵T-1桌面級三維掃描儀

産品簡介

喵喵T-1基于結構光雙目視覺三角測量原理，由兩台數字相機，結構光投影儀及中央控制電路“光機電”高度融合而成。系統將多組光栅條紋投影到物體表面，數字相機從不同角度拍攝物體表面條紋圖案，并將條紋圖像輸入計算機；計算機根據相位法和三角法等解析條紋曲率變化，準确計算出每個像素對應物體表面的空間坐标（X、Y、Z），獲得物體形面三維點雲數據（Point Cloud）。

應用領域

主要應用于STEAM創客教育、逆向教學實踐等，幫助學生快速學雜曲面模型的建模門檻，增加3D設計課程的豐富性和實踐性。

技術參數

1.單幅掃描精細度：≤0.06mm
2.測量範圍：轉台全自動掃描：220*220*210mm；自由掃描：1200*1200*1200mm

3.掃描時間：轉台全自動掃描：≤2min；自由掃描：＜8s（單幅）

4.空間點距：0.17mm-0.2mm
5.拼接模式：具備全自動轉台拼接和标記點拼接模式
6.掃描模式：轉台全自動掃描及自由掃描模式
7.輸出數據是否可直接打印：無須借助第三方軟件，直接輸出完整STL模型，直接進行3D打印
8.分辨率：300萬像素

9.掃描方式及光源：非接觸光栅式面掃描，白光LED

10.轉台尺寸：R=120mm，H=65mm

11.轉台承重：8kg

12.彩色紋理：支持，24真彩

13.數據格式：STL，ASC，OBJ，PLY，VTK，OFF

14.軟件特色功能：中英文操作界面。“打開文件”功能，可導入掃描獲取的STL數據進行再編輯，如裁減、補洞、光順平滑等後處理。手動補洞功能，補洞方式可根據物品表面情況，選擇曲面或是平面補洞。網格優化功能，可對封裝後的stl數據進行光順平滑處理。模型封裝完畢後，可自動旋轉，用于模型3D展示。

.軟件基礎功能

有自主開發軟件：軟件支持三維數據采集、自動拼接、三維數據處理（自動色彩融合、自動補洞、裁減等）及導出模塊，中英文操作界面。

一鍵操作：配備高精細度編碼标定闆，配合全自動轉台，實現一鍵标定和掃描。

多頻外差相移光栅系統：通過DLP投影系統，將符合測量要求的正弦分布光栅投影到物品表面，高速相機拍攝到不同周期的編碼，通過相移法和三角測量原理來獲得高精細度的三維點雲。

無需标記點智能拼接系統：三維掃描時，無需在待掃描物體表面粘貼标志點，可進行智能全自動拼接，不會造成數據的破壞和紋理的缺失。

點雲顯示追蹤：在單幅點雲掃描結束時，原三維模型會自動旋轉至剛掃描的部位，并通過全局ICP和特征實現點雲的自動拼接。

三維後處理系統：全自動掃描獲取點雲後，經插值、濾波和圖像分割等處理，將離散的三維點雲信息連接成三維網格實體，并能自動形成封閉的多邊形對象。可對點雲/網格模型的邊緣進行裁剪，對網格模型的小破洞可實現一鍵補洞功能。

自主轉台全自動掃描：精細度要求高的産品，用戶可以通過自主設置轉台一圈掃描的次數，以便獲取高細節的三維模型。

系統配置

三維數據采集軟件1套

工業相機：300萬像素2個，彩色相機

掃描儀金屬支架：1個

全自動智能可調轉盤：1套

内包裝箱：含專用防震抗壓泡沫紙箱1個

外運輸包裝箱：1個

高精細度亞光标記點：1000個

工業級反差增強劑：1瓶

彩色A3紙質說明書：1張

标準掃描樣件：1個
