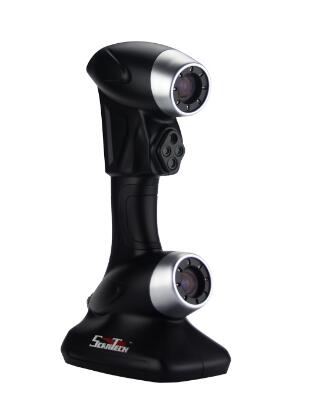

思看PRINCE335雙色三維掃描儀技術方案

産品介紹

思看PRINCE系列手持式激光三維掃描儀，工作時采用多條線束激光來獲取物體表面的三維點雲，操作者可以將設備握在手上，可以實時調整儀器與被測物體之間的距離和角度，操作靈活方便簡單易學。在掃描大體積物體時，可以配合全局攝影測量系統，消除累計誤差，提高全局掃描的精細度。該掃描儀可以方便攜帶到工業現場或者生産車間，并根據被掃描物體的大小、形狀以及掃描的工況環境進行高效準确的掃描。

PRINCE是思看科技自主開發的具有兩種截然不同工作模式的三維掃描儀，突破性地采用雙色激光原理進行設計開發，充分利用紅色激光高适應性和藍色激光低噪點的特性，真正實現了操作便捷和細節的融合。

工作原理

1)   儀器上的兩組相機可以分别獲得投影到被掃描對象上的激光，該激光随對象形狀發生變形，由于這兩組相機事先經過準确标定，就可以通過計算獲得激光線所投影的線狀三維信息；

2)   儀器根據固定在被檢測物體表面的視覺标記點來确定掃描儀在掃描過程中的空間位置，這些空間位置被用于空間位置轉換；

3)   利用第1步獲得的線狀三維信息和第2步的掃描儀空間相對位置，當掃描儀移動時，不斷獲取激光所經過位置的三維信息，從而形成連續的三維數據；

4)   掃描儀工作時可以分别采用3束交叉紅色激光掃描或者5束平行藍色激光掃描，分别對應快速掃描和超精細掃描，且兩種掃描模式文件在同一坐标系内，無需後期拼接。

産品特點

Ø  細節：藍光模式下采用5束平行線激光掃描，高的分辨率可清晰獲取傳統手持式紅色激光難以獲取的三維細節；

Ø  高效掃描：多束紅色交叉線激光掃描，掃描速度快；單束紅色線激光掃描，可迅速獲取深孔及死角三維數據；

Ø  雙色激光：紅藍激光兩種掃描模式快速切換，具備手持式三維掃描儀靈活便攜的特點，同時可獲取高細節度的三維數據；

Ø  同坐标系：上述幾種工作模式可以通過儀器按鈕實時切換，且各種模式掃描數據在同一坐标系三維數據中，無需後期拼接；

Ø  高精細度：精細度達0.03mm，保證獲取準确的三維測量數據；

Ø  自動定位：目标點自動定位，不需要額外機械臂或其他跟蹤設備

Ø  動态測量：被掃描物體可以移動，無需固定；

Ø  實時顯示：掃描數據實時呈現，點雲無分層，自動生成三維實體圖形；真正實現“所見即所得”；

Ø  應用廣泛：能掃描不同大小形狀的物體，大到一架飛機，小到一枚硬币，都可以輕松掃描；

Ø  抗幹擾性：外部環境對掃描精細度影響小，即使是陽光直射也能正常工作；

Ø  适用性強：高亮反光及純黑物體表面都可直接掃描，絕大部分情況下都不需要噴顯像增強劑。

Ø  靈活操作：手持測量，操作簡便，可以随時變化角度和距離對被測物體進行快速掃描；也可在狹窄的空間掃描，如飛機駕駛艙，汽車内部儀表闆等無局限；

Ø  接口穩定：信号及電源線集成在同一個工業接頭接插，即儀器與線纜之間隻有一個接口，保證穩定性和便利性；

軟件功能

Ø  軟件具備新建工程、保存、設置、讀取等系列功能，對應的數據格式主要包括工程格式、标記點格式、點雲格式和三角網格面格式；

Ø  三維數據自動生成STL 三角網格面，可以直接在掃描軟件上對STL數據進行簡化、開流形、細化和去除特征等操作；

Ø  具備點雲/面片處理功能，包括：網格優化、工程文件合并、數據裁剪、自動删除雜點、自動選取并删除非連接項、删除釘狀物、松弛、網格優化、去除特征、細化網格、手動填補孔洞和開流形等功能；

Ø  軟件具備設置掃描點間距、實時調整激光強度、變化和調整掃描視角等功能；

Ø  掃描軟件具備手動填補孔洞功能，軟件可以根據周圍曲率手動選擇填補孔洞；

Ø  點雲或者網格面智能簡化，軟件可以根據掃描數據特征和曲率調節不同位置的點雲或者網格面疏密，确保在掃描質量好的狀态下生成數據量小的數據；

Ø  具有框選精細掃描模式：掃描過程中可以框選指定區域，使得該區域内的三維數據分辨率優于區域外數據，即同一組數據中存在不同分辨率，且掃描過程中實時可調；

Ø  掃描軟件具有多個掃描工程文件自動合并功能，掃描軟件可以通過公共标記點自動對齊兩個獨立且坐标系不同的掃描數據。

産品參數

PRINCE335掃描儀其技術參數如下表所示。

表1 PRINCE335技術參數表

行業應用

PRINCE系列手持式激光三維掃描儀可在如下各個行業應用：

Ø  汽車制造

Ø  航空航天船舶

Ø  風電水電

Ø  模具制造

Ø  鑄件檢驗

Ø  工程機械

Ø  設計檢驗

Ø  建築文物雕塑

Ø  高校及研究院
